روش اجرای نیلینگ

امتیاز کاربران

ستاره فعالستاره فعالستاره فعالستاره فعالستاره فعال




1-1- روش اجرا (مراحل ساخت)

1-1-1- مرحله اول- گودبرداري

گودبرداري اوليه از بالاي ترانشه تا عمق معيني صورت مي­گيرد. عمق اين گودبرداري بايد به گونه­اي باشد كه ترانشه بتواند بدون حفاظت و براي مدت كوتاهي (24 تا 48 ساعت) تا اعمال شاتكريت، پايدار بماند. معمولاً اين عمق 1 تا 2 متر است. عرض محل گودبرداري نيز بايد به گونه­اي باشد كه فضاي كافي براي كاركردن تجهيزات و ماشين­آلات فراهم گردد (شکل 1-1).



qs68

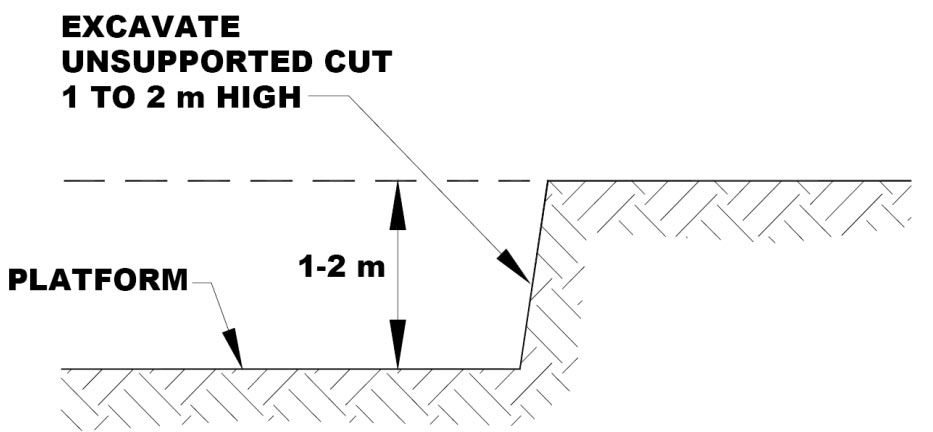

شکل 1-1 مرحله اول اجرای دیوار میخکوبی­شده (گودبرداری)

1-1-2- مرحله دوم- حفر گمانه­ها

گمانه­ها با طول، قطر، شيب و فواصل افقي معين از يكديگر، در اين مرحله حفر مي­گردند(شکل1-2)



qs69

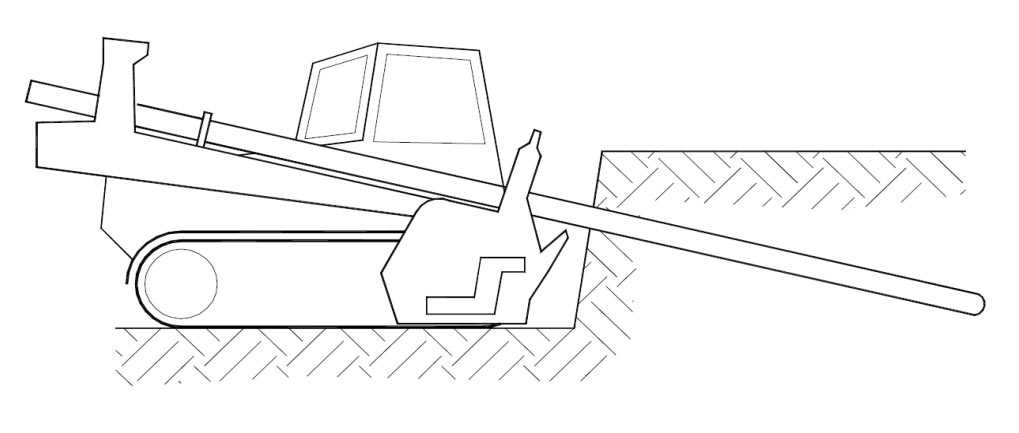

شکل 1-2 مرحله دوم اجرای دیوار میخکوبی­شده (حفر گمانه­ها)

1-4-3- مرحله سوم- نصب ميلگردها و تزريق دوغاب

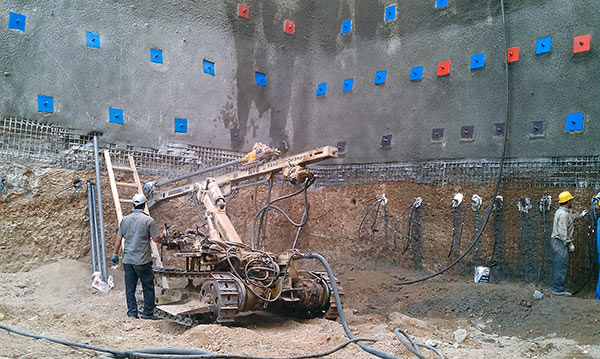

ميلگردها در گمانه­هاي از پيش­حفر­شده قرار مي­گيرند. قبل از قرار گرفتن ميلگردها در گمانه­ها بايد از متمركزكننده­ها به منظور ترازكردن ميلگرد در گمانه و اطمينان از پوشش كافي دوغاب استفاده كرد. در صورت نياز براي جلوگيري از خوردگي مي­توان از صفحات پلاستيكي كه دور ميلگردها پيچيده مي­شوند، براي محافظت بيشتر در مقابل خوردگي استفاده كرد. دوغاب معمولا تحت شتاب ثقل (وزن خودش)، يا با فشار كم درون گمانه فرستاده مي­شود(شکل 1-3). قبل از اعمال شاتكريت بايد نوار زهكشي ميان ميلگردها و در وسط آنها قرار گيرد. اين نوارها تا پايين ديوار ادامه مي­يابند و از طريق مسيرهاي معين از ديوار خارج مي­گردند.

qs70



برای مشاهده ادامه مقاله دانلود کنید

pdf
